React渲染流程理解

参考：《React技术揭秘》

背景知识

React16架构可以分为三层:
- Scheduler（调度器）—— 调度任务的优先级，高优任务优先进入Reconciler
- Reconciler（协调器）—— 负责找出变化的组件
- Renderer（渲染器）—— 负责将变化的组件渲染到页面上
Fiber的含义
- 作为架构来说，之前React15的Reconciler采用递归的方式执行，数据保存在递归调用栈中，所以被称为stack Reconciler。React16的Reconciler基于Fiber节点实现，被称为Fiber Reconciler。
- 作为静态的数据结构来说，每个Fiber节点对应一个React element，保存了该组件的类型（函数组件/类组件/原生组件…）、对应的DOM节点等信息。
- 作为动态的工作单元来说，每个Fiber节点保存了本次更新中该组件改变的状态、要执行的工作（需要被删除/被插入页面中/被更新…）。

渲染流程概览

图例

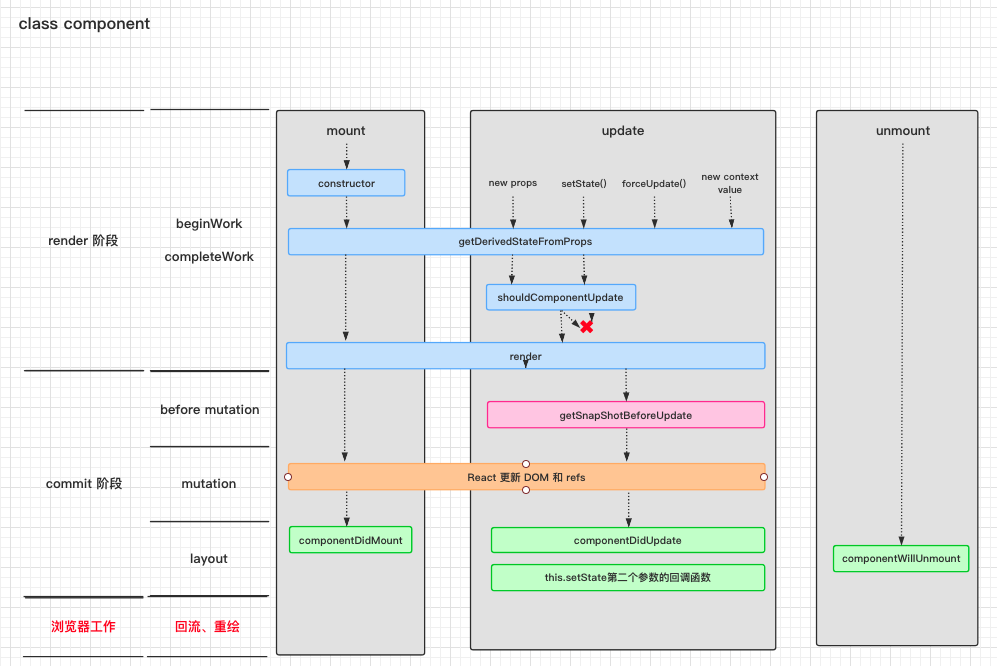

class component

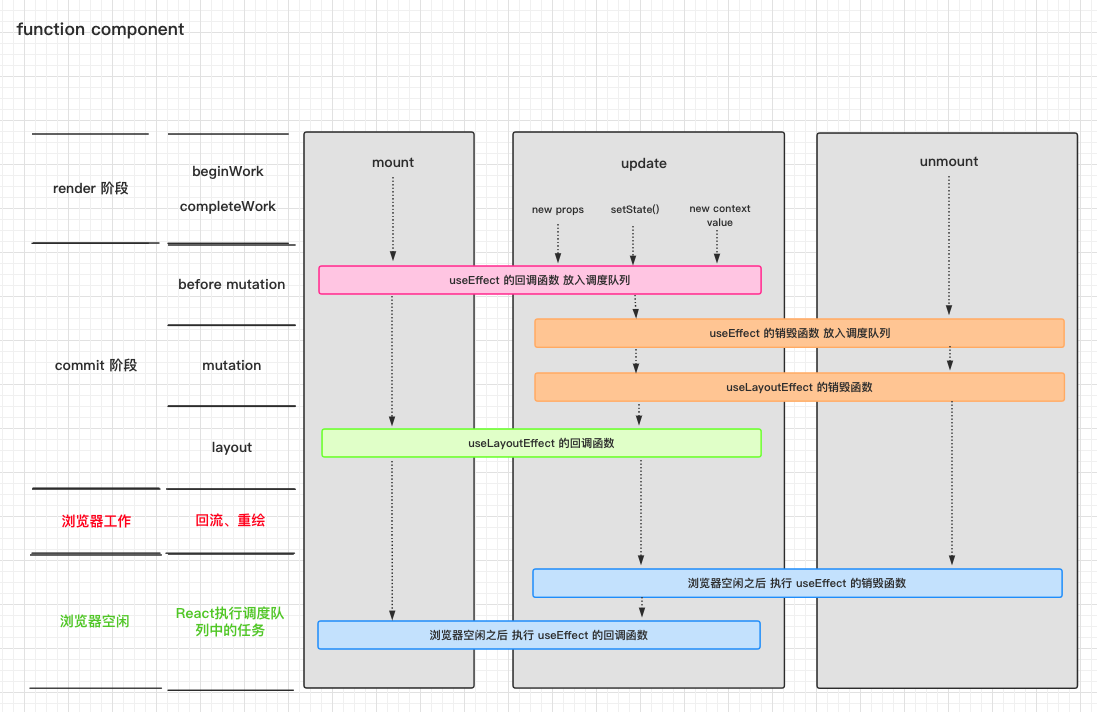

function component

render阶段

目的：Scheduler 调度 Reconciler 找出变化的组件，在其虚拟DOM上打上代表增/删/更新的标记
React16 的 Fiber Reconciler 通过遍历的方式实现可中断的递归， Scheduler判断当前帧是否还有时间剩余，并且根据任务优先级，调度运行 Reconciler 的任务
整个Scheduler与Reconciler的工作都在内存中进行。只有当所有组件都完成Reconciler的工作，才会统一交给Renderer（下一阶段commit）

Reconciler的工作可以分为两部分：“递”和“归”

“递”阶段（beginWork）

a. 首先从rootFiber开始向下深度优先遍历。为遍历到的每个Fiber节点调用beginWork方法。
b. 该方法会根据传入的Fiber节点创建子Fiber节点，并将这两个Fiber节点连接起来。
c. 当遍历到叶子节点（即没有子组件的组件）时就会进入“归”阶段。
“归”阶段（completeWork）

a. 在“归”阶段会调用completeWork处理Fiber节点，生成/更新对应的DOM节点
b. 当某个Fiber节点执行完completeWork，如果其存在兄弟Fiber节点（即fiber.sibling !== null），会进入其兄弟Fiber的“递”阶段；如果不存在兄弟Fiber，会进入父级Fiber的“归”阶段
c. “递”和“归”阶段会交错执行直到“归”到rootFiber。至此，render阶段的工作就结束了

commit阶段

commitRoot方法是commit阶段工作的起点。fiberRootNode会作为传参
在rootFiber.firstEffect上保存了一条需要执行副作用的Fiber节点的 单向链表effectList，这些Fiber节点的 updateQueue 中保存了变化的props
这些副作用对应的DOM操作在commit阶段执行，此外一些生命周期钩子（比如componentDidXXX）、hook（比如useEffect）需要在commit阶段执行

commit阶段的主要工作（即Renderer的工作流程）分为三部分：before mutation阶段（执行DOM操作前）、mutation阶段（执行DOM操作）、layout阶段（执行DOM操作后）

before mutation阶段（执行DOM操作前）

会遍历effectList，依次执行：
a. 处理DOM节点渲染/删除后的 autoFocus、blur 逻辑
b. 调用 getSnapshotBeforeUpdate 生命周期钩子
c. 调度 useEffect （异步调用）
mutation阶段（执行DOM操作）

会遍历effectList，依次执行：
a. 根据ContentReset effectTag重置文字节点
b. 更新ref
c. 根据effectTag分别处理，其中effectTag包括(Placement | Update | Deletion | Hydrating)
layout阶段（执行DOM操作后）

该阶段触发的生命周期钩子和hook可以直接访问到已经改变后的DOM，即该阶段是可以参与DOM layout的阶段
会遍历effectList，依次执行：
a. ClassComponent会调用 componentDidMount 或 componentDidUpdate；触发状态更新的this.setState如果赋值了第二个参数回调函数，也会在此时调用。
b. 对于FunctionComponent及相关类型，他会调用useLayoutEffect hook的回调函数，调度useEffect的销毁与回调函数
c. 获取DOM实例，更新ref

diff算法

执行时机

在render 阶段的 beginWork 中，在 shouldComponentUpdate 生命周期函数之后
对于update的组件，他会将当前组件与该组件在上次更新时对应的Fiber节点比较（也就是俗称的Diff算法），将比较的结果生成新Fiber节点。

diff算法的输入输出

一个DOM节点在某一时刻最多会有4个节点和他相关。

current Fiber：如果该DOM节点已在页面中，current Fiber代表该DOM节点对应的Fiber节点。
workInProgress Fiber：如果该DOM节点将在本次更新中渲染到页面中，workInProgress Fiber代表该DOM节点对应的Fiber节点。
DOM节点本身
JSX对象：即ClassComponent的render方法的返回结果，或FunctionComponent的调用结果。JSX对象中包含描述DOM节点的信息。

Diff算法 的本质是对比1和4 （输入），生成2 （输出）。

Diff的瓶颈以及React如何应对

由于Diff操作本身也会带来性能损耗，React文档中提到，即使在最前沿的算法中，将前后两棵树完全比对的算法的复杂程度为 O(n 3 )，其中n是树中元素的数量。

如果在React中使用了该算法，那么展示1000个元素所需要执行的计算量将在十亿的量级范围。这个开销实在是太过高昂。

为了降低算法复杂度，React的diff会预设三个限制：

只对同级元素进行Diff。如果一个DOM节点在前后两次更新中跨越了层级，那么React不会尝试复用他。
两个不同类型的元素会产生出不同的树。如果元素由div变为p，React会销毁div及其子孙节点，并新建p及其子孙节点。
开发者可以通过 key prop来暗示哪些子元素在不同的渲染下能保持稳定。

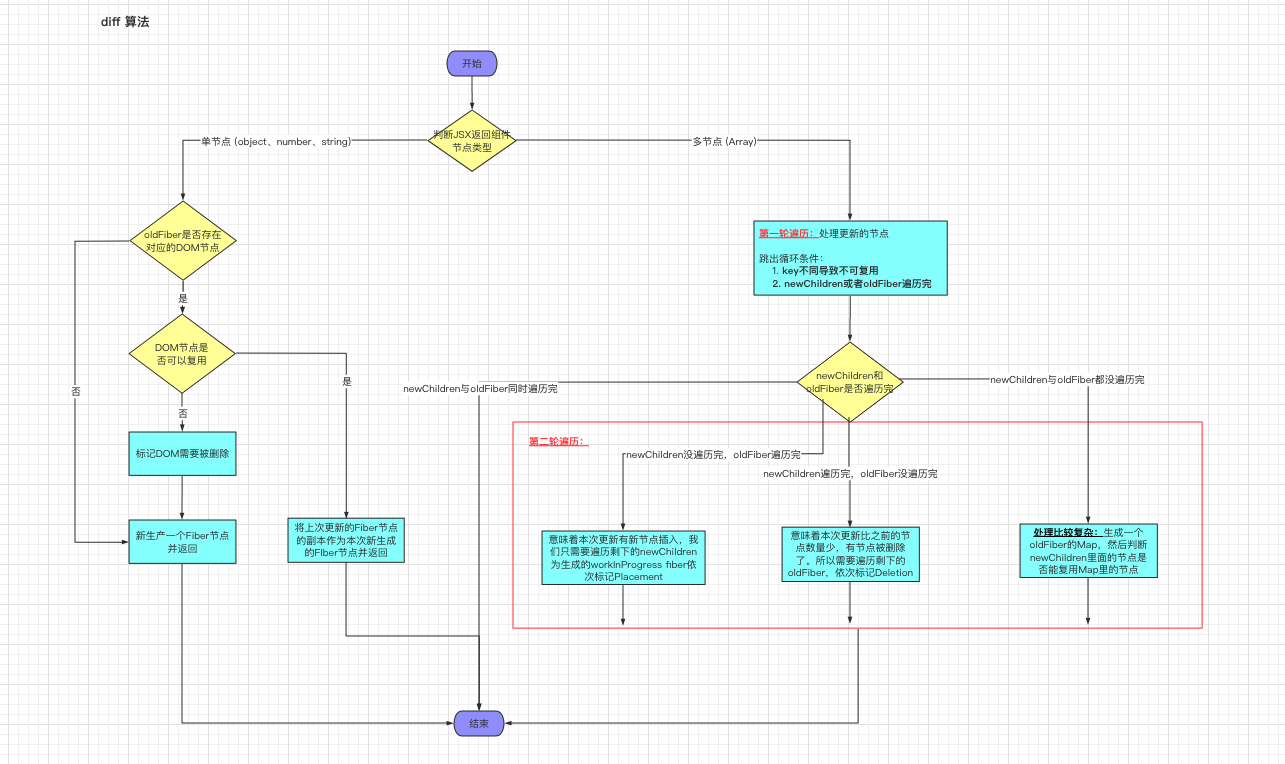

Diff算法的实现

useState的简易实现

代码实现

javascript

const fiber = {
     // 将多个hook的数据以链表形式存储，hooks指向第一个hook
     hooks: null,
     // 指向当前正在工作的hook
     currentHook: null,
     // 指向组件的第一个hook
     firstHook: null,
     // 组件是 mount 阶段还是 update 阶段
     isMount: true,
     stateNode: App,
}

// 构建hook.queue中存储update的环状链表
function dispatchAction(hook, action) {
     const update = {
          action,
          next: null,
     }

     // 构建update的环状链表，queue指向最后一个update
     if (hook.queue === null) {
          update.next = update
     } else {
          update.next = hook.queue.next
          hook.queue.next = update
     }
     hook.queue = update

     // 触发重渲染
     render()
}

function useState(initialState) {
     let hook

     if (fiber.isMount) {
          hook = {
               // 环状链表，存储了最后一个update的指针
               queue: null,
               memoizedState: initialState,
               next: null
          }

          if (!fiber.firstHook) {
               fiber.firstHook = hook
          } else {
               fiber.currentHook.next = hook
          }
          fiber.currentHook = hook
     } else {
          hook = fiber.currentHook
          fiber.currentHook = fiber.currentHook.next

          // 遍历hook.queue中存储的update，baseState + update = newState
          let baseState = hook.memoizedState
          if (hook.queue) {
               // hook.queue存储了最后一个update的指针，所以hook.queue.next就是第一个update的指针
               let firstUpdate = hook.queue.next

               do {
                    const action = firstUpdate.action
                    baseState = action(baseState)
                    firstUpdate = firstUpdate.next
               } while (firstUpdate !== hook.queue.next)

               hook.memoizedState = baseState
               // 计算结束，清除update链表
               hook.queue = null
          }
     }

     return [hook.memoizedState, dispatchAction.bind(null, hook)]
}

function render() {
     // 重置currentHook为第一个hook
     fiber.currentHook = fiber.firstHook

     const app = fiber.stateNode()
     fiber.isMount = false

     return app
}

// 组件
function App() {
     const [num, updateNum] = useState(0)
     const [name, updateName] = useState('a')

     console.log('------------------')
     console.log('isMount: ', fiber.isMount)
     console.log('num: ', num)
     console.log('name: ', name)

     return {
          onClickNum() {
               updateNum(num => num + 1)
          },
          onClickName() {
               updateName(name => name + 'a')
          },
     }
}

// 初始渲染组件，赋值给app变量方便在控制台触发更新
window.app = render()

使用说明

在浏览器控制台手动调用app的方法：app.onClickNum(), app.onClickName()

查看打印的状态变化

javascript

------------------
isMount:  true
num:  0
name:  a

$ app.onClickNum()

------------------
isMount:  false
num:  1
name:  a
undefined

$ app.onClickName()

------------------
isMount:  false
num:  1
name:  aa
undefined

核心解析：
- fiber是工作单元，单个组件的数据都存储在fiber数据结构中
- fiber.hooks存储了组件中调用的多个useState对应的hook数据，以链表的数据结构存储
- 单个hook中的queue存储了单次更新中多次setXXX方法触发的update的数据，以链表的数据结构存储
- 每次更新，遍历fiber.hooks链表，遍历hook.queue链表，计算更新后的状态

Hook理解

Hook的数据结构：组件中每一次 useXXX API 的调用都会创建一个hook对象，存入Fiber存储的hook链表中

javascript

const hook: Hook = {
     memoizedState: null,

     baseState: null,
     baseQueue: null,
     queue: null,

     next: null,
};

memoizedState

不同类型hook的memoizedState保存不同类型数据，具体如下：

useState：对于const [state, updateState] = useState(initialState)，memoizedState保存state的值
useReducer：对于const [state, dispatch] = useReducer(reducer, {});，memoizedState保存state的值
useEffect：memoizedState保存包含useEffect回调函数、依赖项等的链表数据结构effect，你可以在这里看到effect的创建过程。effect链表同时会保存在fiber.updateQueue中
useRef：对于useRef(1)，memoizedState保存{current: 1}
useMemo：对于useMemo(callback, [depA])，memoizedState保存[callback(), depA]
useCallback：对于useCallback(callback, [depA])，memoizedState保存[callback, depA]。与useMemo的区别是，useCallback保存的是callback函数本身，而useMemo保存的是callback函数的执行结果

有些hook是没有memoizedState的，比如：

useContext

useState和useReducer

useState和useReducer极为相似，useState即reducer参数为basicStateReducer的useReducer

mount时：创建hook对象（保存初始状态），接入Fiber存储的hooks链表中
update时：找到对应的hook对象，根据update对象链表计算该hook的新state并返回

useEffect

useEffect的执行包括两个阶段：销毁函数的执行、回调函数的执行

需要保证所有组件useEffect的销毁函数必须都执行完后才能执行任意一个组件的useEffect的回调函数

layout阶段：创建销毁函数数组和回调函数数组
layout阶段之后浏览器空闲时：消费销毁函数数组和回调函数数组，先遍历执行完销毁函数数组里的方法，再遍历执行回调函数数组里的方法

useRef

对于FunctionComponent，useRef负责创建Hook对象，保存初始数据在hook对象中，并返回对应的ref ({ current: xxx })
对于赋值了ref属性的HostComponent与ClassComponent，会在render阶段经历赋值Ref effectTag，在 commit阶段 执行对应ref操作

useMemo和useCallback

两者区别：
- mountMemo 会将回调函数的执行结果作为 value 保存
- mountCallback 会将回调函数作为 value 保存
mount时：useMemo和useCallback负责创建Hook对象，保存value和依赖项（[value, deps]）在hook对象中，并返回对应的value
update时：浅比较依赖项，决定是否返回新的value
